数据流图怎么画

什么是数据流图

定义

Data Flow Diagram，缩写为DFD。中文名数据流图或数据流程图。数据流图 DFD 是描述系统中数据流程的一种图形工具，它标志了一个系统的逻辑输入和逻辑输出，以及把逻辑输入转换逻辑输出所需的加工处理。

目的

帮助我们知道系统的输入和输出，数据从哪里来到哪里去，数据存储在哪里

怎么画数据流图

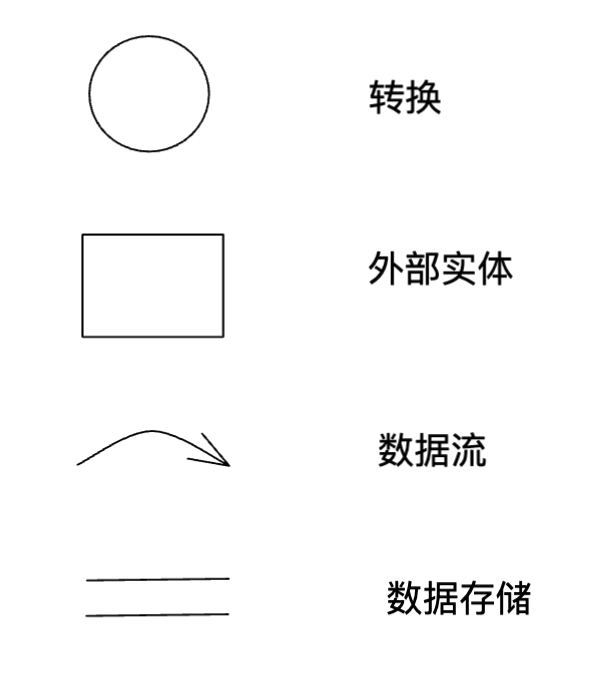

数据流图例

如果系统的规模较大，仅用一个 DFD 难以描述，会使得系统变得复杂、庞大而又难以理解。为了降低系统的复杂性，一般采取逐层分解的方法，绘制分层的 DFD。

指导原则

1. 父子平衡 —— 父图输入输出数据流等于子图输入输出数据流
2. 数据流应该流入某个转换或者由某个转换流出，而不能直接从外部实体直接流入数据存储，也不能从数据存储直接流入外部实体
3. 守恒加工原则：每个加工至少有一个输入数据流和一个输出数据流

可参考内容

1. 第 0 层的数据流图应将软件或系统描述为一个圆圈（也叫泡泡，代表着转换）
2. 应仔细标记主要的输入和输出
3. 通过把选定的处理、外部实体和数据存储分离为下一层而开始精化过程
4. 一次精化一个泡泡
5. 应使用有意义的名称标记所有的箭头泡泡
6. 当从一个层转到另一个层时要保持信息流连续性

画图过程

1. 识别

从需求中分析出数据流图的四种内容

2. 画第 0 层数据流图

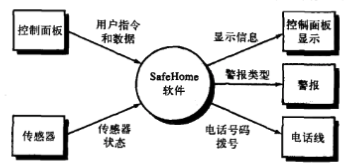

画第 0 层数据流图，即反映最主要业务处理流程 第 0 层示例

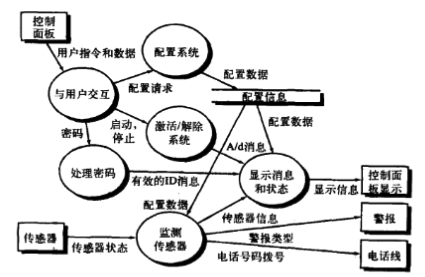

3. 画第 1 层数据流图

此处需要基于需求分析阶段的动名词抽象

根据动名词抽象，如果一个动词是由 safeHome 处理那么就用一个泡泡进行展示，名词是外部实体、数据流、数据存储 通过动名词配合可以画出第 1 层 DFS

4. 画第 2 层数据流图

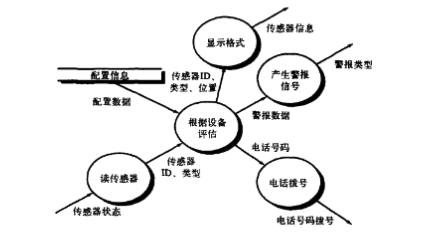

在第 1 层中表示的转换过程可以被精化到更低的层次。例：精化 监测传感器 处理至第 2 层 DFS。注意：在这两层之间保持了信息流的连续性

5. 不断分解

最终目标：不断分解每个泡泡直到每个泡泡都执行了单一的功能

---
